Библиотека типовых соединений для фасадных, оконных, алюминиевых и специальных конструкций.
Выберите узел — покажем его функцию, рабочую зону материала и подходящее решение PUStar.
Библиотека узлов
Материал подбирается по функции конкретного узла, основаниям и условиям эксплуатации.
Монтажное примыкание
Герметизация монтажного шва между оконной / фасадной конструкцией и строительным основанием.

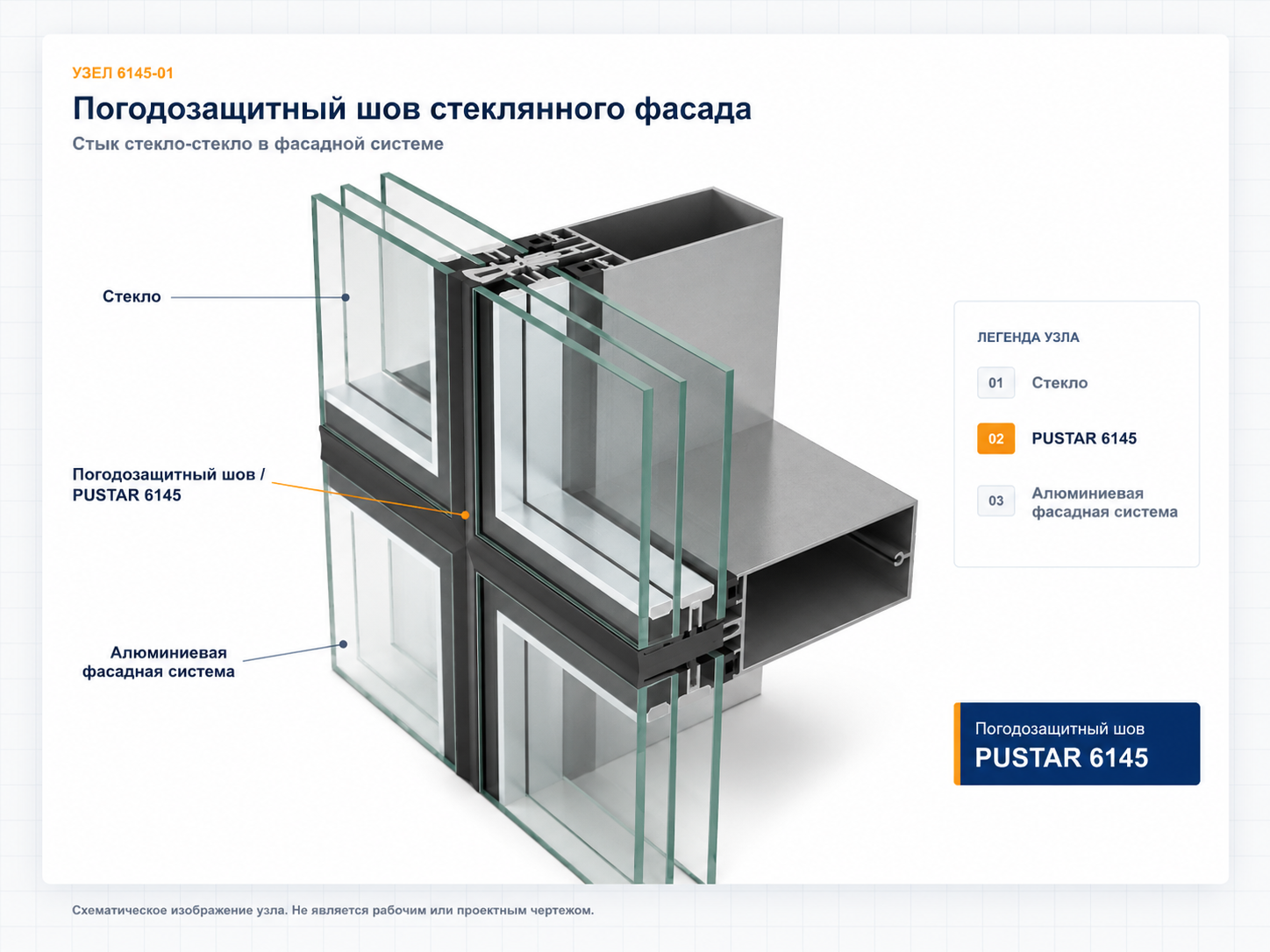

Атмосферостойкий шов
Защита наружного соединения от атмосферных воздействий.
Может применяться для наружной герметизации швов систем структурного и полуструктурного остекления при соблюдении требований к совместимости и конструкции шва.
Структурная вклейка
Передача нагрузки через структурный силиконовый шов.
Каменный фасад
Атмосферостойкая герметизация наружного вертикального шва облицовки.
Для натурального и искусственного камня необходимо предварительное подтверждение совместимости материала и основания.

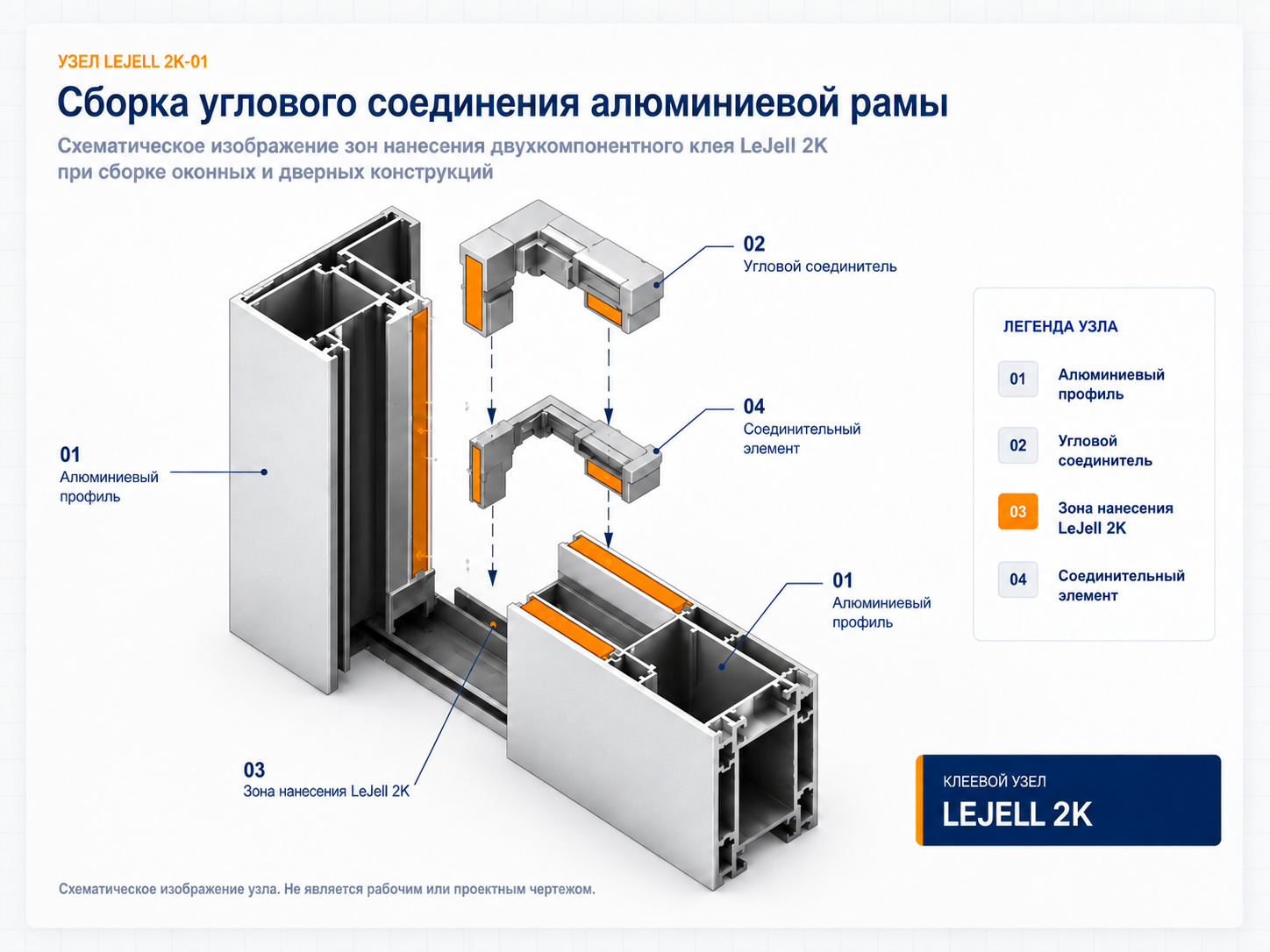

Конструкционная сборка
Конструкционное склеивание профилей и углового соединителя.

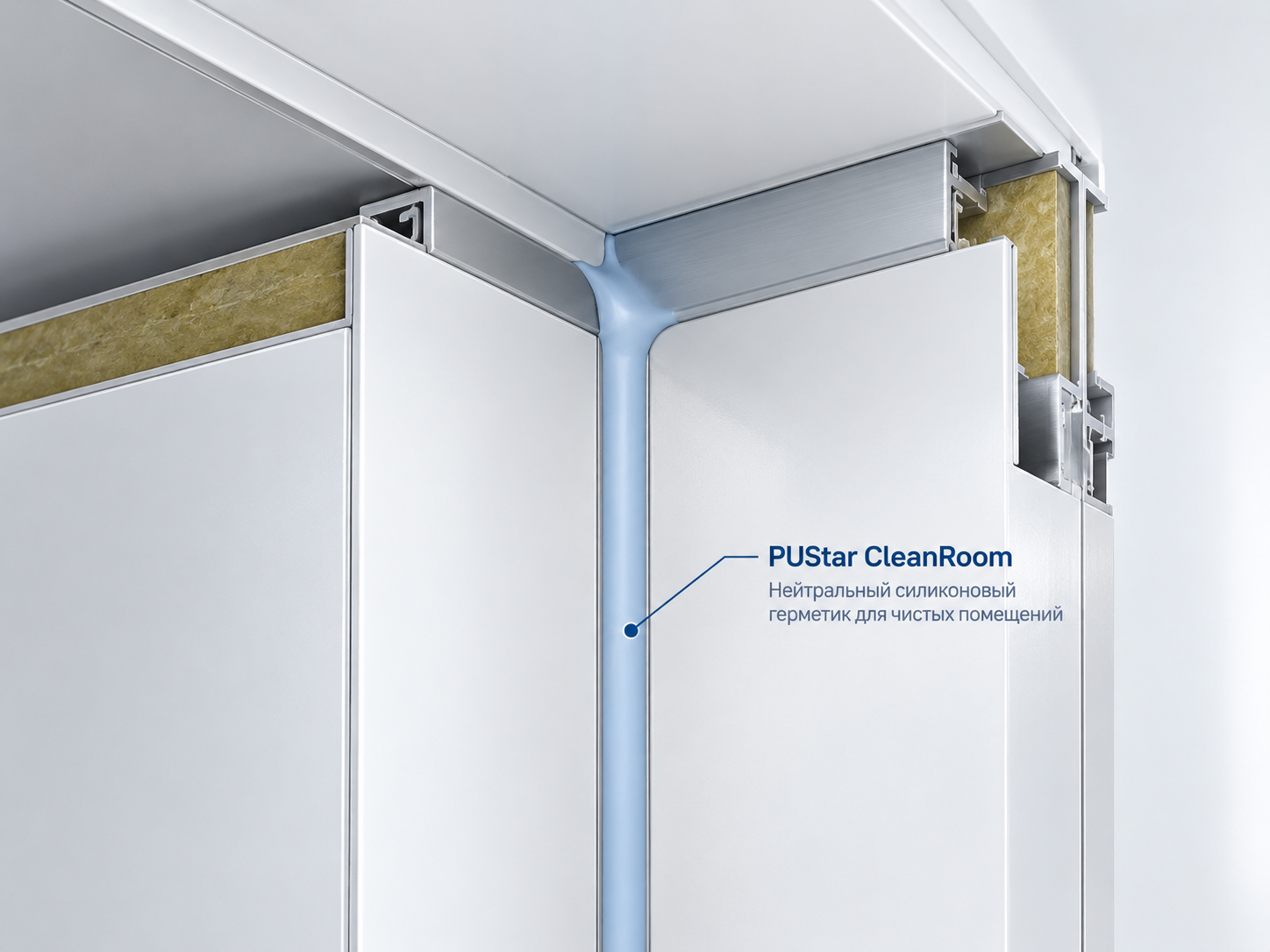

Санитарная герметизация
Непрерывная герметизация стыка панелей чистого помещения.
Схематическое изображение узла. Не является рабочим или проектным чертежом.
Как читать узел
Один и тот же объект может содержать несколько различных узлов. Материал выбирается не по внешнему виду конструкции, а по функции конкретного соединения.
Схематическое изображение узла. Не является рабочим или проектным чертежом.
Схема в полном размере ↗Какие элементы соединяются
Стеклопакет и алюминиевый профиль створки.Где расположен герметик / клей
Между стеклом и алюминием, в зоне структурной вклейки.Герметизация, вклейка или сборка
В этом узле — структурная вклейка стеклопакета.Какой продукт выполняет эту функцию
PUStar 6152Инженерный подбор
| Узел | Функция | Конструкция | Материал |
|---|---|---|---|
| Примыкание окна | Герметизация | Окна / фасад | PUStar 6134 |
| Наружный шов стеклянного фасада | Атмосферостойкая герметизация | Стеклянный фасад | PUStar 6145 |
| Вклейка стеклопакета | Структурная вклейка | Алюминиевая створка / стеклопакет | PUStar 6152 |
| Шов каменной облицовки | Атмосферостойкая герметизация | Каменный фасад | PUStar 6145 |
| Угловое соединение рамы | Конструкционная сборка | Алюминиевая рама | LeJell 2K |
| Шов чистого помещения | Санитарная герметизация | Чистое помещение | PUStar CleanRoom |
Техническая консультация
Пришлите чертёж, фотографию или описание соединения. Поможем определить рабочую зону, проверить область применения и подобрать материал.
